Valinta lyijy{0}}kumilaakereiden (LRB) ja kitkaheilurijärjestelmien (FPS) välillä: Sovellukset, erot ja seismisen eristyksen suunnitteluopas
Seisminen eristäminen on yksi tehokkaimmista strategioista suojella rakennuksia, siltoja ja kriittistä infrastruktuuria maanjäristysvaurioilta. Mitä tulee pohjan eristysjärjestelmiin,Lyijy{0}}kumilaakerit (LRB)jaKitkaheilurijärjestelmät (FPS)ovat kaksi yleisimmin käytettyä ratkaisua nykyaikaisessa rakennesuunnittelussa. Insinöörit ja projektien omistajat kohtaavat usein avainkysymyksen:Mitä eroja LRB- ja FPS-sovellusten välillä on, ja kuinka valitsen rakennukselleni oikean seismisen eristimen?
Tämä opas tarjoaa yksityiskohtaisen vertailun LRB:stä ja FPS:stä, mukaan lukien niiden ydinperiaatteet, ihanteelliset käyttötapaukset, suorituskykyominaisuudet ja käytännöllisen valintakehyksen, joka on linjassa kansainvälisten koodien, kuten EN 15129, kanssa, mikä auttaa sinua tekemään tietoisia päätöksiä seismisessä suunnitteluprojektissasi.

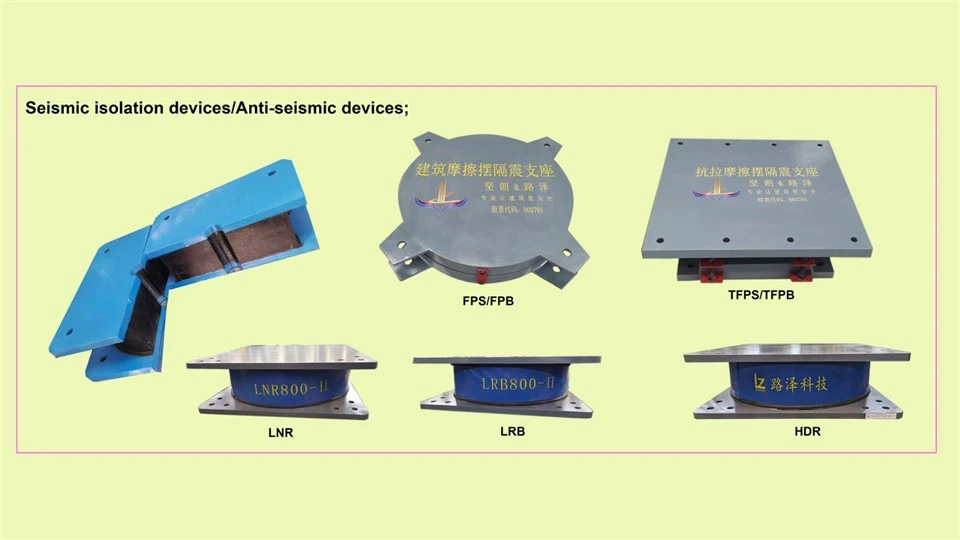

LRB on perinteinen elastomeerinen seisminen eristyslaakeri, joka koostuu vuorotellen korkean-vaimennuksen kumi- ja teräslevyistä, joiden keskellä on kiinteä lyijyydin.
• Toiminto: Kumikerrokset tarjoavat joustavuutta rakennuksen luonnollisen ajanjakson pidentämiseksi maanjäristysenergiahuippujen yli, kun taas lyijyydin hajottaa seismisen energian plastisen muodonmuutoksen kautta.
• Keskeinen suorituskyky: Tyypillinen tehollinen vaimennussuhde vaihtelee välillä 15–20 %, eristysjakso 1,5–2,5 sekuntia, soveltuu vakiorakennesovelluksiin.
Kitkaheilurijärjestelmät (FPS)
FPS on liukuva{0}}tyyppinen seisminen eristyslaakeri, joka koostuu koverasta teräspinnasta, matalakitkaisesta-liukukappaleesta ja nivelletystä ylälevystä.
• Toiminto: Energia haihtuu liukusäätimen ja kaarevan pinnan välisen kitkan kautta, kun taas painovoima ja pallomainen geometria luovat itse-keskittyvän vaikutelman.
• Keskeinen suorituskyky: Eristysaika riippuu vain kaarevuussäteestä (riippumatta rakennuksen massasta), ja yli 30 %:n vaimennussuhteet ovat saavutettavissa erilaisilla kitkamateriaaleilla ja pintakäsittelyillä, kuten lukuisissa seismisen eristyksen testiraporteissa on vahvistettu.
Valinta LRB:n ja FPS:n välillä riippuu suurelta osin hankkeesi rakennetyypistä, kuormitusolosuhteista, ympäristötekijöistä ja suorituskykytavoitteista. Alla on erittely niiden yleisimmistä sovelluksista ja kriittisistä eroista:
1. Rakennetyyppi ja rakennuksen korkeus
| LRB (lyijy{0}}kumilaakerit) | FPS (Friction Pendulum Systems) |
Keski-korkea{1}}tasoiset rakennukset (alle 100 metriä tai yhtä suuri): Valikoima{0}}asuinrakennuksiin, toimistotorneihin, kouluihin, sairaaloihin ja julkisiin rakennuksiin, joissa on tavallinen rakenteellinen asettelu.
| Korkeat{0}}korkeat ja erittäin-korkeat rakennukset (suurempi tai yhtä suuri kuin 100 metriä): Ihanteellinen pilvenpiirtäjiin ja torneihin, joissa tarvitaan pidempiä eristysjaksoja (3–5 sekuntia) rakenteen irrottamiseksi seismisest liikkeestä samalla kun se hallitsee tuulen{2}} aiheuttamaa tärinää.
|
Keskijänteiset{0}}sillat ja vakioinfrastruktuuri: Soveltuu-hyvin valtatie- ja jalankulkusilloille tasaisilla pystykuormilla.
| Suuret-jännevälit ja raskaat rakenteet: Suositeltu ratkaisu lentokenttien terminaaleihin, stadioneille, kongressikeskuksiin, nesteytetyn maakaasun varastosäiliöihin ja ydinlaitoksiin, joissa on odotettavissa raskaita keskittyneitä kuormia ja suuria vaakasuuntaisia siirtymiä.
|
2. Latausolosuhteet ja herkkyys
• LRB:n rajoitukset:
￮ Herkkä pystysuuntaisen kuormituksen vaihteluille, mikä voi muuttaa jäykkyyttä ja eristysaikaa.
￮ Rajoitettu vetokapasiteetti (tyypillisesti<1 MPa), making them unsuitable for structures with significant uplift forces (e.g., tall towers, offshore structures).
￮ Vaimennusteho saattaa heikentyä äärimmäisen syklisessä kuormituksessa tai korkeissa lämpötiloissa.
• FPS edut:
￮ Lataa{0}}riippumaton eristysjakso: Järjestelmän ajanjakso määräytyy yksinomaan kaarevuussäteen perusteella, mikä varmistaa tasaisen suorituskyvyn rakennuksen massan tai kuormituksen muutoksista riippumatta.
￮ Ultra-suuri pystysuuntainen kantavuus, yksittäiset laakerit tukevat tuhansia tonneja, mikä tekee niistä ihanteellisia raskaan teollisuuden ja kriittisen infrastruktuurin projekteihin.
￮ Alhainen vääntöherkkyys, joka on edullinen epäsäännöllisen muotoisille rakennuksille tai rakenteille, joissa kuormitus jakautuu epätasaisesti.
3. Ympäristön kestävyys ja lämpötilan vakaus
• LRB:n huomioita:
￮ Lämpötila{0}}herkät kumikomponentit, optimaalinen suorituskyky -20 ja 40 asteen välillä. Äärimmäinen kylmä tai kuumuus voi kovettaa tai pehmentää kumia, mikä heikentää eristystehoa.
￮ Alttia UV-säteilylle, otsonille ja kemialliselle korroosiolle, mikä vaatii suojapinnoitteita ja säännöllisiä huoltotarkastuksia.
• FPS edut:
￮ Laaja käyttölämpötila-alue (-40 astetta - 60 astetta), joten ne sopivat äärimmäisiin ilmasto-olosuhteisiin kylmistä pohjoisista alueista kuumiin aavikkoympäristöihin.
￮ Kestää ikääntymistä, korroosiota ja ympäristön heikkenemistä. Huoltovaatimukset ovat minimaaliset 50+ vuoden käyttöiän aikana. Tämä tekee FPS:stä parhaan vaihtoehdon rannikkorakenteisiin, teollisuuslaitoksiin ja etäinfrastruktuuriprojekteihin.
4. -Maanjäristyksen sietokyky ja vaimennuskyky
• LRB-suorituskyky:
￮ Jäännössiirtymiä voi esiintyä lyijyydimen plastisen muodonmuutoksen vuoksi, mikä saattaa edellyttää maanjäristyksen jälkeistä{0}}uudelleensuuntaamista.
￮ Vakiovaimennussuhteet (15–20 %) riittävät useimpiin matalan---kohtalaisen seismisen vyöhykkeen projekteihin.
• FPS-suorituskyky:
￮ Lähes-nolla jäännössiirtymä: Itse{0}}keskittyvä mekanismi varmistaa, että rakenne palaa alkuperäiseen asentoonsa maanjäristyksen jälkeen, mikä minimoi seisokit ja korjauskustannukset, jotka ovat -kriittisiä kestävyyteen-keskittyville projekteille, kuten sairaaloille, palvelinkeskuksille ja hätäapupalveluille.
￮ Säädettävä suuri vaimennus: Säätämällä kitkakerrointa ja liukusäätimen materiaalia FPS voi saavuttaa yli 30 %:n vaimennussuhteet, mikä on erittäin tehokas seismisten siirtymien hallinnassa suurilla-seismisillä vyöhykkeillä.
Valinta LRB:n ja FPS:n välillä ei riipu siitä, kumpi järjestelmä on "parempi", vaan se, mikä vastaa parhaiten projektisi erityisvaatimuksia. Käytä tätä-vaiheittaista-kehystä päätöksen tekemiseen:
Vaihe 1: Määritä rakenteelliset ja suorituskykytavoitteesi
• Rakennuksen korkeus ja jänneväli:
￮ Valitse LRB keskikorkeille, tavallisille rakennuksille, joissa on vakiojännevälit.
￮ Valitse FPS super-korkeille, suurille-välille tai epäsäännöllisille rakenteille, jotka vaativat pitkiä eristysjaksoja.
• Resilienssivaatimukset:
￮ Jos projektisi vaatii nopeaa-asumista-maanjäristyksen jälkeen (esim. kriittiset tilat), aseta etusijalle FPS sen itse-keskittymisen ja pienen jäännössiirtymän vuoksi.
￮ LRB on kustannustehokas vaihtoehto tavallisiin asuin- tai liikerakennuksiin, joiden kestävyystavoitteet ovat kohtalaiset.
Vaihe 2: Arvioi kuormitus ja ympäristöolosuhteet
• Kuorman ominaisuudet:
￮ Valitse LRB rakennuksille, joissa on tasainen, vakaa pystykuorma.
￮ Valitse FPS raskaille, vaihteleville tai keskittyneille kuormille (esim. LNG-säiliöille, stadionin katoille) ja rakenteille, joissa on nousuriski (lisä-nostonestolaitteilla).
• Ilmasto ja paikkaolosuhteet:
￮ Käytä FPS:ää projekteihin äärimmäisissä lämpötiloissa, rannikkoalueilla tai teollisuusympäristöissä, joissa on korkea korroosioriski.
￮ LRB soveltuu leutoon ilmastoon, jossa ympäristöaltistuminen on hallittua.
Vaihe 3: Varmista koodin noudattaminen ja testin validointi
MukaanEN 15129, seismisten isolaattorien suunnitteluominaisuudet on vahvistettava testituloksilla. FPS-suunnittelun yleinen haaste on eroavaisuudet oletettujen ja testattujen kitkakertoimien välillä:
• Jos suunnitteluoletukset käyttävät arvoa μ=8–12 %, mutta testitulokset osoittavat pienempiä arvoja (esim. μ ≈ 5,2–5,7 %), sinun on joko tarkistettava suunnitteluparametreja tai esitettävä lisäperusteluja alkuperäisen alueen käytön tukemiseksi.
• Varmista LRB:n osalta täyden -mittakaavan testit, jotka vahvistavat tehollisen ajanjakson, vaimennussuhteen ja seismisen voiman vaatimukset ennen suunnittelun viimeistelyä.
Vaihe 4: Tasapainota alkukustannukset ja elinkaariarvo
• Ennakkokulut: LRB:llä on tyypillisesti alhaisemmat alkukustannukset, mikä tekee siitä houkuttelevan budjetti{0}}arkaille vakioprojekteille.
• Pitkän ajan{0}}kustannukset: Vaikka FPS:n ennakkoinvestointi voi olla suurempi, sen kestävyys, alhainen ylläpito ja kestävyys johtavat usein alhaisempiin elinkaarikustannuksiin, erityisesti kriittisissä infrastruktuurissa ja suurilla{0}}seismisillä vyöhykkeillä sijaitsevissa projekteissa.
Sekä Lead{0}}Rubber Bearings (LRB) että kitkaheilurijärjestelmät (FPS) ovat todistettuja, tehokkaita{1}}ratkaisuja seismiseen eristykseen, joilla kummallakin on omat vahvuudet ja ihanteelliset sovellukset.
• LRB soveltuu parhaiten keskikorkeisiin-standardirakennuksiin leutoissa ilmastoissa, ja se tarjoaa luotettavan suorituskyvyn ja kustannustehokkuuden matalan---kohtalaisen seismisellä vyöhykkeellä.
• FPS loistaa korkean-korkeuden, suuren-jänteen, raskaan tai kriittisen infrastruktuurin projekteissa, tarjoten kuormituksesta-riippumattoman suorituskyvyn, äärimmäisen kestävyyden ympäristössä, korkean vaimennuskyvyn ja erinomaisen kestävyyden-maanjäristyksen jälkeen.
Kohdistamalla järjestelmävalintasi projektisi rakenteellisiin tarpeisiin, kestävyystavoitteisiin, ympäristöolosuhteisiin ja budjettiin voit varmistaa rakennuksesi tehokkaan,{0}}pitkäkestoisen seismisen suojauksen.
